负载端电压:

VL=n×V0

其中：n   串联电源数量

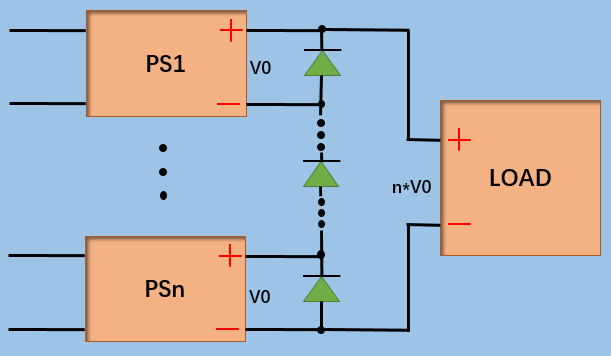

电源串联应用应特别注意以下事项：

（1）考虑电源上电时间不一致、负载短路、感性负载等可能会出现反向电压的情况，每个串联连接的电源输出端应设置反并联二极管，二极管正向额定电流应不小于电源额定输出电流，反向击穿电压不低于额定输出电压。

（2）串联后可能会导致高端侧电源内部元器件对机壳工作电压升高。串联后超过60V的应用建议联系TDK-Lambda技术支持确认。

（3）负载电流不能超过串联回路中任一电源的额定电流值。

（4）如需将电源输出电压调整后进行串联的情况，建议将各串联电源输出电压调整为相同电压值后再进行串联。

（5）建议首先选择相同型号相同输出电压电源进行串联使用，特殊情况下也可以用不同输出电压电源进行串联使用，总输出电压为各串联电源输出电压之和，具体使用需根据实际情况进行具体评估分析。

应用举例：

（1） 客户要求:

• 输入电压：220VAC/50Hz

• 输出电压：38VDC，

• 输出功率：800W，

• 漏电流：≤0.4mA

• 其他：医疗电源，需满足医疗安规认证；体积小，系统无散热风扇。

（2） 实现方案：

客户需求对当前业内医疗电源标准产品来说存在小空间内大功率无风、输出电压特殊等痛点。

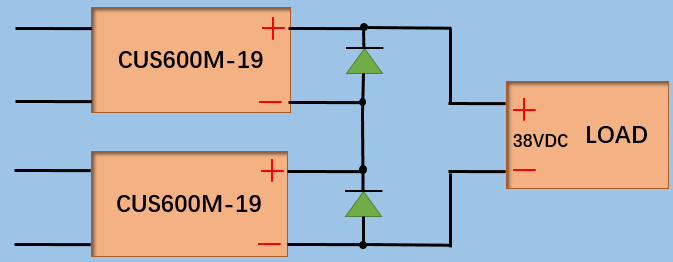

TDK-Lambda 的CUS600M-19可在自然冷却条件下输出19V,400W,采用两台电源串联的方案可以满足客户全部需求。

（3） 方案参数：

该方案中CUS600M-19效率高达95.5%,在自然冷却条件下可以实现客户有限空间内自然冷却条件下高达800W输出功率的要求。具体实现关键参数如下：

• 输入电压：85VAC~265VAC/47~63Hz

• 输出电压：38VDC

• 输出最大功率：800W（自然冷却）、1200W（峰值功率）

• 漏电流:≤0.4mA（实测典型值0.3mA@264V/60Hz）

• 适用海拔：≤5000m

• 效率：95.5%（@230VAC/100% Load）
